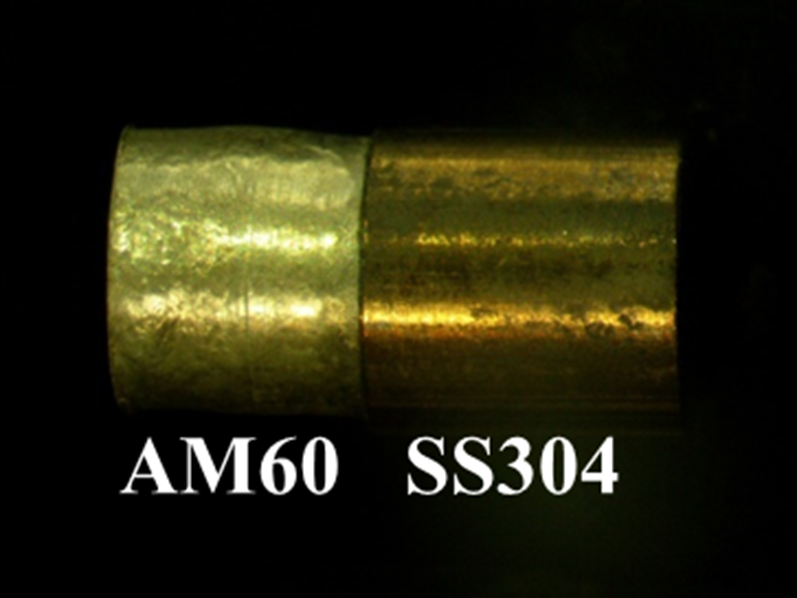

خواص فیزیکی و مکانیکی آلیاژ منیزیم AM60 و فولاد زنگ­‌نزن 304 باعث شده که این دو فلز کاربرد گسترده‌­ای در صنایع مختلف داشته باشند. استفاده از این دو فلز در کنار یکدیگر می­‌تواند امکان استفاده نمودن از خواص برتر این دو آلیاژ را فراهم نماید. اختلاف زیاد در دمای ذوب و ضریب انبساط حرارتی این دو آلیاژ مانع استفاده از روش‌­های جوشکاری سنتی برای ایجاد اتصال می‌­شود. از جمله مزایای جوشکاری حالت جامد در برابر جوشکاری ذوبی می‌­توان به مواردی همچون؛ تغییرات حرارتی کمتر، وجود شیب گرمایی اندک و تنش‌­های پسماند ناچیز و ایجاد حداقل اعواجاج اشاره کرد. روش فاز مایع گذرا به عنوان یکی از روش‌­های جوشکاری حالت جامد استفاده گسترده‌­ای را در اتصال مواد غیرهمجنس داشته است. در این پژوهش اتصال منیزیم AM60 و فولاد زنگ­‌نزن 304 با روش فاز مایع گذرا با استفاده از فلز روی با ضخامت 1 میکرون به عنوان لایه‌­ی واسط و در اتمسفر کنترل شده آرگون ایجاد شد. تأثیر پارامتر زمان و دمای فرآیند بر روی خواص مکانیکی و مشخصات ریزساختار اتصال نهایی مورد مطالعه قرار گرفتند. در این پروژه از دو دمای °C370 و °C470 در پنج زمان مختلف (10،20،30،40،50 دقیقه) استفاده شد. با توجه به نتایج آزمون XRD و مطالعه سطح شکست نمونه‌­های متصل شده، مشخص گردید که در طی فرآیند فاز مایع گذرا، فاز یوتکتیکی Mg₇Zn₃/MgZn رسوبات منجمد شده MgZn اولیه را بر روی سطح AM60 احاطه کرده­‌اند. در خط اتصال فولاد زنگ‌­نزن 304، روی با فولاد واکنش داده و لایه نازکی از فاز ζ-FeZn  تشکیل شده است. مقدار نیکل اضافی به درون فاز مایع جهت تشکیل رسوبات Mg₂Ni رانده می‌­شود. آزمون مکانیکی و مطالعه سطح شکست نمونه‌­ها نشان می­‌دهد که شکست در خط اتصال Mg₂Ni/ζ-FeZn یا فاز یوتکتیک/AM60 رخ می­‌دهد. بیشترین استحکام برشی (25 مگاپاسکال) حاصل در دمای °C470 و  30 دقیقه بدست آمده است.
